Применение
Воздушный классификатор серии VSFJ широко применяется для неметалических руд, например, тяжелый карбонат кальция, легкий карбонат кальция, тальк, сульфат бария, волластонит, пиропрофиллит, доломит, графит, каолин, брусит, тальковый камень и гидроксид алюминия.
Параметры воздушных классификаторов разных типов
Модель | Количество колес классификатора (шт) | Мощность классификатора (кВт) | Тонкость порошка D97(μm) | Производительность(т/ч) | 2μm content |

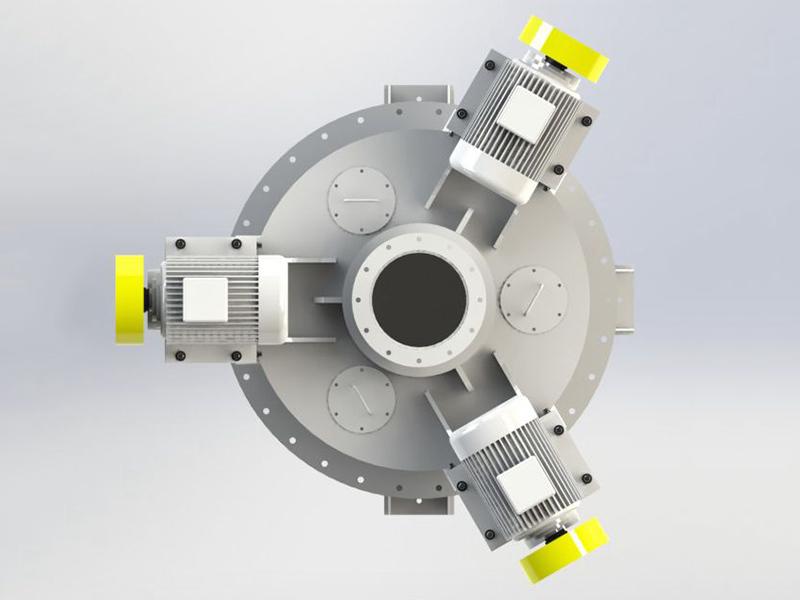

VSWF-3/350 | 3 | 11 кВт x3 | 3~60 | 4~6 | 50~90% |
Модель | Количество колес классификатора (шт) | Мощность классификатора (кВт) | Тонкость порошка D97(μm) | Производительность(т/ч) | 2μm content |
VSWF-4/350 | 4 | 11 кВт x4 | 3~60 | 5~7 | 50~90% |
Свойства продукта
1. Данный классификатор обладает низкой износостойкостью и более оптимизирован, что позволяет снизить затраты на производство. Уровень потребляемой энергии снижен на 20 % по сравнению с другими классификаторами схожего типа, при этом эффективность повышена на 15 %.
2. Размер частиц распределяется с высокой точностью, точка отсечки может регулироваться в соответствии с необходимыми требованиями и может поддерживать узкое распределение размера частиц.
3. В классификаторе можно регулировать вращательную скорость колеса классификатора и открытие воздуховыпускного клапана. Тонкость продукта устанавливается произвольно и может достигать D97 от 3 - 10um и D50 0.8um.
4. Наш продукт оборудован мощным турбинным классификатором, лезвие которого расположено горизонтально. На выбор встроены однолистный импеллер и многолистный импеллер. Классификатор применяется для крупномасштабного промышленного производства тонкого порошка от 400 меш до 600 меш.
5. Классификатор может быть разделен на отдельные классификаторные системы и производить отдельную обработку, а также напрямую использоваться совместно с различными типами мельничного оборудования (шаровая дробилка, ударная дробилка, вибрационная мельница, вертикальная мельница, струйная мельница и башенная мельница) и формировать закрытую систему производства.
6. Вся система классификаторного оборудования оснащена интеллектуальной сенсорной системой контроля. Технические параметры, такие как температура, производительность, скорость вращения колеса и давление отображаются в режиме реального времени и подвергаются настройке и контролю.
7. Классификатор воплотил в себе идеальную комбинацию системы контроля и мельничного оборудования, например мельницы для ультратонкого размола, мельницы Раймонда, шаровой мельницы и башенной мельницы. Но он также может выполнять функцию центральной системы контроля самостоятельно.
Принцип работы
Через шнек порошок попадает в приемник и трубку с воздушным потоком, управляемым компьютером. Порошок полностью смешивается с воздушным потоком, перед тем как попасть в классификатор.
Главный воздушный поток вместе с порошком направляются в диффузор, расположенный на дне классификатора. Порошок проходит стадию пре-классификации в диффузоре под воздействием вихревой и центробежной силы, которые производятся восходящими потоками воздуха в отсеке пре-классификации. Порошок крупного помола отбирается и попадает на дно классификатора как продукт второго класса.
В зоне классификации порошок, гранулы которого крупнее чем критическая точка фильтра, отправляется обратно на пре-классификацию под давлением центробежной силы, гидравлического сопротивления и гравитации. Далее этот порошок вытягивается из классификатора с помощью воздушного потока. Далее порошок собирается с помощью вентилятора в коллектор и проходит через импульсный фильтр как готовый продукт. Тонкий порошок отбирается из порошка крупного помола. Воздушный поток с частицами тонкого порошка направляется в зону окончательной классификации. Процесс отбора порошка выполняется в автоматическом классификаторном аппарате с помощью трех и более колес классификатора.
Часть газового потока будет выпущена в воздух через отводную трубу, что необходимо для нормальной работы оборудования. Остальная часть будет использоваться для циркуляции основного воздушного потока.
Тонкий порошок собранный мешковым фильтром и порошок крупного размола в отсеке классификатора будут направлены в отдельные хранилища через конвейер в соответствии с требованиями к продукции. Упаковочная машина расположена под отсеком для хранения готового продукта.
Компания Vsunny предлагает различные типы промышленных мельниц и воздушных классификаторов порошка, а также полные производственные линии для дробления, измельчения, классификации и сортировки минеральных порошков. Мы предоставляем нашим клиентам мельничное оборудование и другие решения в соответствии с Вашими требованиями.
